Ширина профиля (мм) | Толщина стенки | Количество прокладок | Класс воздухопроницаемости | Класс водонепроницаемости |
---|---|---|---|---|
70 | класс Б | 2-3 | 4 | 9A |
Класс сопротивления ветровой нагрузке |
Количество камер (штук) |
Звукоизоляция (Дб) |
Теплоизоляция профиля (Вт/м2 °K) | Теплоизоляция окон (Вт/м2 °K) |
---|---|---|---|---|
C3 | 5 | 40 | 1,12 | 1,05 |
НОВАЯ ЭРА В СЕРИИ 70 мм

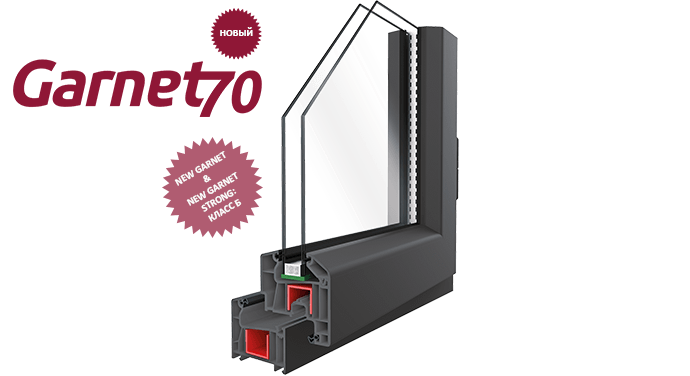

New Garnet 70 и New Garnet 70 Strong
Сегодняшняя городская культура и строительные технологии формируются и меняются в совершенно новых измерениях. Города наполнены отличительными чертами этого изменения. Новые жилые помещения подчеркивают принципы эстетики, изоляции, комфорта и энергоэффективности. Внимательно следя за этим изменением, мы удовлетворяем потребности дифференцированных строительных технологий с помощью новой серии. Интерпретируя стандарты серии 70 мм с другим пониманием эстетики и изоляции, New Garnet и New Garnet Strong с 3-м уплотнением продолжают оставаться новым выбором для современных зданий.
НАИЛУЧШИЕ РЕШЕНИЯ В СЕРИИ 70 мм
Серия New Garnet и New Garnet Strong, разработанная для того, чтобы вывести качество и эстетическое понимание оконного стандарта на новый уровень, повысить комфорт в жилых помещениях благодаря превосходной тепло- и звукоизоляции. New Garnet со всеми профилями шириной 70 мм и 5-камерным дизайном, а также New Garnet Strong с 3-й системой уплотнения — это новый выбор архитектуры нового поколения, стремящейся к другой эстетике. New Garnet и New Garnet Strong соответствуют ожиданиям новых тенденций в декорировании благодаря 22 различным цветовым вариантам и открывают новую эру в современных зданиях, обеспечивая превосходную тепло- и звукоизоляцию в серии 70 мм. Предлагая окна разными цветовыми решениями внутри и снаружи, компания разрабатывает альтернативы, совместимые с Вашим декором и цветом стен, а также с внешним видом зданий.
Система
- В системе New Garnet со всеми основными профилями шириной 70 мм и толщиной стенок класса Б серия Strong обеспечивает максимальные значения изоляции в серии 70 мм благодаря своей конструкции с 3 уплотнениями.
- Несмотря на то, что система имеет 4 различных типа реек, которые увеличивают ширину внутренней поверхности, также предлагаетcя 4 различных варианта декоративных реек.
- Легко решаются все архитектурные задачи благодаря детальным и вспомогательным профилям, разработанным в соответствии с основными профилями.
- Благодаря реечным профилям системы, возможно применение стекла толщиной до 40 мм.
Сопротивление ветровой нагрузке
- Система Garnet была разработана в соответствии с испытанием на безопасность 1800 Па и испытанием на водонепроницаемость 600 Па (110 км/ч) и успешно прошла эти испытания.

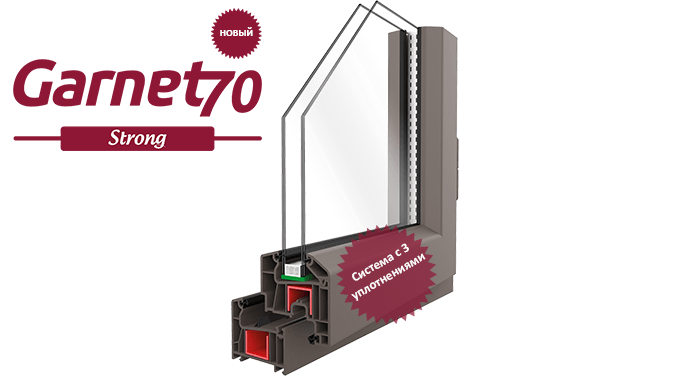

- Новая серия Garnet Strong с 3-м уплотнением, разработанная для обеспечения прочности конструкций с высокими ветровыми нагрузками, предлагает отличные решения.
- При разработке системы Garnet учитывались максимальные значения ветровой нагрузки, которым могут подвергаться конструкции, а конструкция опорных листов и их положение в профиле были рассчитаны на достижение максимальной эффективности.
- Система легко обеспечивает необходимые значения прочности и закрывает широкие проемы в конструкциях благодаря усилительным профилям, которые предлагают решения, отвечающие архитектурным ожиданиям.
Водо- и воздухонепроницаемость
- Новая серия Garnet Strong разработана с 3 системами уплотнений для поддержания воздухо- и водопроницаемости на самом низком уровне.
- Предотвращение проникновения воздуха снаружи во внутреннюю среду, что необходимо для энергосбережения, обеспечивается средней прокладкой в дополнение к стандартным внутренней и внешней прокладкам.
- Garnet System обеспечивает высокую устойчивость к дождю даже при высоких ветровых нагрузках благодаря углу уклона отвода воды и системам, разработанным для более быстрого и комфортного стока воды.
- При ветровой нагрузке 600 Па (110 км/ч) проникновение воды во внутрь не наблюдалось.
Теплоизоляция
- При разработке серий Garnet и New Garnet Strong ставилась задача сохранить на самом низком уровне значение коэффициента теплопередачи, который является наиболее важным моментом для энергосбережения в оконных системах из ПВХ.
- Ширина профиля, количество камер и ширина камер системы были разработаны для поддержания тепло- и звукоизоляции на самом высоком уровне.
- С системой 3-х слойного уплотнения были достигнуты наилучшие значения, которые могут быть достигнуты в оконной системе из ПВХ 70 мм.
- Все профили системы Garnet имеют 5-камерную структуру, а поскольку ширина камер большая, значения коэффициента теплопередачи сохраняются на низком уровне.
- Значения Ug: 0,7 Вт/м2K, Uw: 1,05 Вт/м2K и Uf: 1,2 Вт/м2K были достигнуты для оконной системы размером 1,23 м x 1,43 м в соответствии со стандартом TS EN ISO 10077-2.
Звукоизоляция
- Одним из важнейших критериев качества оконных систем является звукоизоляция. Высокий уровень звука около 70 дБ, который возникает в зданиях, расположенных рядом с аэропортами, железными дорогами или крупными автомагистралями, с системой Garnet и Garnet Strong, падает до значений ниже 30 дБ, что является уровнем шума для комфортного сна ребенка.
- Звукоизоляция до 40 дБ может быть достигнута в сериях Garnet и Garnet Strong. Таким образом, можно создать качественную звуковую среду для комфортных жизненных условий, даже в условиях с самым высоким шумом.
